保溫釘?shù)挠捕葮?biāo)準(zhǔn)如何評(píng)判

作者：hengke 來(lái)源：安平燁盛金屬絲網(wǎng)有限公司時(shí)間：2022-03-28 18:59:04 訪問(wèn)量：次

描述：保溫釘硬度表示材料抵抗硬物體壓入其表面的能力。保溫釘它是金屬材料的重要性能指標(biāo)之一。一般硬度越高,耐磨性越好。常用的硬度指標(biāo)有布氏硬度、洛氏硬度和維氏硬度。有優(yōu)良的耐低溫功能(最低運(yùn)用溫度可達(dá)-100~-70°C)，化學(xué)穩(wěn)定性好。

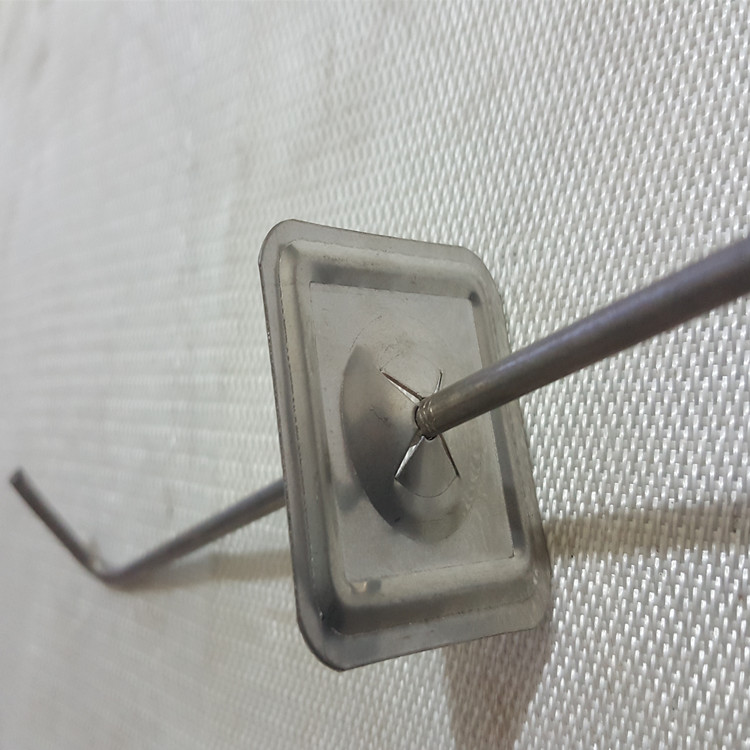

保溫釘?shù)挠捕葮?biāo)準(zhǔn)如何評(píng)判

1.保溫釘布氏硬度（HB）

以一定的載荷（一般3000kg）把一定大小（直徑一般為10mm）的淬硬鋼球壓入材料表面,保持一段時(shí)間,去載后,負(fù)荷與其壓痕面積之比值,即為布氏硬度值（HB）,單位為公斤力／mm2（N／mm2）。

2.洛氏硬度（HR）

當(dāng)HB＞450或者試樣過(guò)小時(shí),不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球,在一定載荷下壓入被測(cè)材料表面,由壓痕的深度求出材料的硬度。根據(jù)試驗(yàn)材料硬度的不同,分三種不同的標(biāo)度來(lái)表示：

HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度,用于硬度極高的材料（如硬質(zhì)合金等）。

HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球,求得的硬度,用于硬度較低的材料（如退火鋼、鑄鐵等）。

HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度,用于硬度很高的材料（如淬火鋼等）。

3.保溫釘維氏硬度（HV）

以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面,用材料壓痕凹坑的表面積除以載荷值,即為維氏硬度值（HV）。

硬度指的就是表面硬度,材料內(nèi)部是沒有硬度要求的。保溫釘只有機(jī)械性能要求（抗拉強(qiáng)度,屈服強(qiáng)度和沖擊韌性）。

表面硬度不應(yīng)比芯部硬度高出30個(gè)維氏硬度（約3個(gè)HRC）。10.9級(jí)的表面硬度不應(yīng)大于390HV0.3。至于沒有表面硬度要求的那是低性能等級(jí)的,如3.64.64.85.65.86.8,因?yàn)闆]有熱處理,所以沒有要求,因?yàn)樗砻娴挠捕戎饕抢溏吇蚝娲颍苘囅骱蟮膽?yīng)力所產(chǎn)生的硬度。

保溫釘在檢測(cè)螺栓硬度時(shí),沒有熱處理的螺栓,只需要做表面硬度在合格范圍內(nèi)就行了。如果是熱處理螺栓就要在未部切一個(gè)直徑的面上大硬度,硬度測(cè)試在面上的1／2R處,硬度符合標(biāo)準(zhǔn)。

它有一個(gè)表面一個(gè)芯部,表面是指在去除表面浮銹等之后用用維氏或表面洛氏打硬度,芯部要在去除部部1／2直徑長(zhǎng)部后在表面與芯部1／2的地方打硬度,兩個(gè)硬度之差不能超過(guò)30個(gè)HV,表面高出30HV說(shuō)明表面滲碳了,是不允許的,如果表面低了30HV以上說(shuō)明表面脫碳了,也是不允許的。

上一篇：外墻保溫釘?shù)臋z測(cè)有什么要求

下一篇：塑料保溫釘起到了固定保溫板的作用
